產品簡介
?
選型范圍：
- 流量：1.5-38m3/h；
- 揚程：30-80m；
- 功率：1.1-15kw；
- 轉速：960r/min；
- 溫度：0-100℃；
- 口徑：25-150mm。
產品優勢
- 不銹鋼濃槳泵可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
- 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
- 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
- 流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
- 自吸能力強，不用裝底閥可直接抽吸液體。
- 濃槳泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
- 運轉平穩、振動、噪聲小。
- 結構簡單、拆裝維修方便。
選型范圍
- 制糖廠的糖蜜、糖汁、庶渣、甜菜渣的輸送；
- 罐頭廠的、食品廠的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各種維生素液、麥芽糖、蕃茄醬果醬、蛋黃醬 、冰淇淋等的裝料和輸送；
- 釀造酒廠的酒類飲料、香料、發酵液的投料配料、壓濾機裝料糧食廢渣的輸送；
- 魚類加工廠的魚肝油、魚油、魚松、魚渣的輸送；
- 果品加工廠糖汁、果汁的輸送、柑桔、水果的搗爛、填料機的加料等：
- 糧油加工廠的食油、大米及玉米淀粉等的裝填料及輔送；
- 肉類加工廠、屠宰物油脂、肉油提取、裝箱、廢液的輸送；
- 制藥廠：各種維生素液、藥液、乳劑的加料運輸，懸浮液、鹽水、鹽污泥、藥渣等輸送；
- 化學工業：酸、堿液的輸送，各種懸浮液、油脂、膠液、各種化學染料、油漆、各種粘合劑、軟膏、漿料的投料、配料和輸送，尤其是一般離心式泵無法輸送的各種高粘度物料、或帶固體顆粒和物料不銹鋼濃漿泵都能輸送；
- 印刷油墨的配料輸送；
- 造紙廠的紙漿、墨液的輸送；
- 石油化工廠的油類產品，油脂、廢液污泥的輸送；
- 乙炔站電石污泥的輸送；
- 建筑行業鏑送灰漿、石灰乳、砂漿、水泥漿等；
- 可用著并泵抽水、飼料加工過程中的輸送及裝投類；
- 廣泛用于工業和生活的污水、污泥處理，污水中通常含有許多懸浮物有一定腐蝕性和粘度，往往含有固體顆粒，固而使用濃漿泵輸送是臺適的；
- 用于原子能發射站的污染水、污染液和其它物料的輸送；
- 礦井排污水、污泥。
此外I-1B型濃漿泵在鋼鐵工業、造船工業、陶瓷工業、制革工業水廠都能使用。
| 型 號 |
理論流量 QMPa（m3/h） |
流量 ( T/時) |
揚程 |
吸程 |
進出口徑 |
轉速（r/min） |
配用電機（K/w） |
工作壓力（kg/cm2） |
| 老型I-1B1寸 |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
| I-1B1寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
| 老型I-1B1.5寸 |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
| I-1B1.5寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
| I-1B2寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
| I-1B2.5寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
| 老型I-1B3寸 |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
| I-1B3寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
| I-1B4寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
| I-1B5寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
| 老型I-1B5寸 |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
| I-1B6寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
結構圖紙
結構材質形式:
I-1B型濃槳泵：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型濃槳泵：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。 配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。

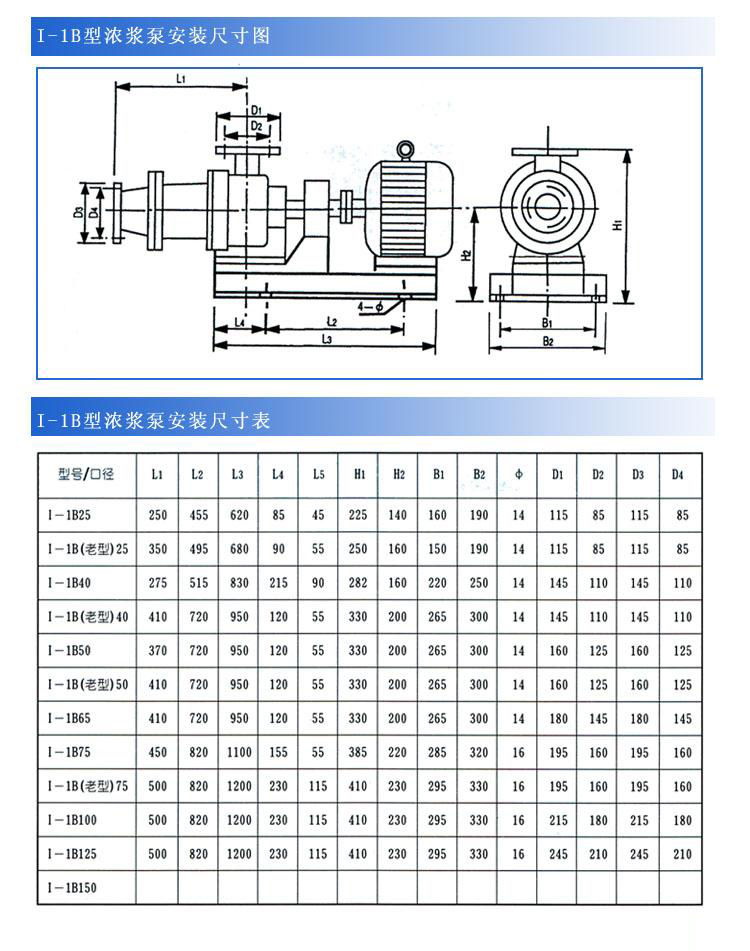

安裝尺寸本數據僅供參考，請以實際訂貨為準！
使用說明
根據I-1B系列濃漿泵的使用說明書所提供的安裝尺寸澆注基礎，確定地腳螺栓的位置，基礎應校平。固定好之后應調節泵軸與電機軸的同心度，兩軸線偏移不超過±0.2毫米。若軸線不同心，就會產生振動，軸承發熱，甚至損壞泵。泵的吸入和排出管道應有支架固定，不可由泵體承受管路重量。在泵用于倒罐卸車時可以不裝底閥，但應在吸入管路上按裝控制閥和過濾裝置，以防雜物吸入泵內造成磨損。泵安裝在高于液面位置時，應在吸入口安裝底閥，底閥喉口面積應大于吸入管截面枳的百分之五十。不銹鋼濃槳泵安裝前一定要徹底清除管路內的雜物，以避免泵起動時吸入如鐵屑、焊渣等造成事故。
使用
起動：
- 準備扳手、管鉗等必要的工具。
- 檢査機座、軸承和油腔。
- 檢査空心軸和軸密封程度是否適當，填料壓蓋不可將盤根壓得過緊，允許呈滴狀滲出；
- 用管鉗盤動眹軸器，注意泵體內有無異物碰撞的雜聲和卡死現象；
- 將料液注滿泵腔，禁止空載運轉，以免損壞村套；
- 完全打開出口處的閥門；
- 開電動機。
停機：
- 關閉入口處的閥門。
- 關閉出口處的閥門。
- 停止電機。（如泵將長期停止工作，應將泵腔內料液放空并用水或蒸汽沖洗。）
運行：
- 定期檢査不銹鋼濃槳泵和電機軸承溫升情況，最高溫度不應超過75℃。
- 及時補充潤滑油，保證軸承潤滑良好。
- 運行過程中，如發現異常噪聲或過大振動應立即停機檢查，排除故障。
- 當流量顯著減少，說明橡膠定子已磨損，應更換新的定子后再使用。
故障排除
| 故障 |
原因 |
排除方法 |
| 1.啟動困難。 |
- 料液未充滿泵腔，摩擦阻力較大；
- 填料壓蓋壓得過緊，軸與填料之間有摩擦力矩過大。
|
- 用管子鉗盤動眹軸器泵主軸3?6轉；
- 調整填料壓蓋。
|
| 2.啟動后不出料液。 |
- 有大量空氣吸入；
- 電動機轉向不對；
- 料液粘度過大。
|
- 檢査吸入口液位是否太低，吸入管是否漏氣；
- 調接電動機的任意兩相進線；
- 稀轉料液。
|
| 3.泵有較大的振動或噪音。 |
- 電動機與泵軸不同心；
- 泵內吸入空氣或料液混有大量空氣。
|
- 重新調整同軸度；
- 檢査料液位，設法排除吸入液中的空氣。
|
| 4.運行過程中，流量顯著下降。 |
- 襯套磨損，間隙增大；
- 轉速降低；
- 萬向眹軸節或鐃軸損壞傳動失效；
- 吸入管路浸入液體深度不夠，有空氣進入泵內。
|
- 更換襯套。必要時換螺桿；
- 査電源和電機；
- 停機檢修，更換軸朕軸節或繞軸；
- 減小吸入高度，增加浸入深度，排除吸入料液中的空氣.。
|
| 5.電動機超載。 |
- 揚程超過泵的額定量過多；
- 料液粘度太大；
- 電壓太低。
|
- 盡量減小管路水頭損失，或更換高揚程泵。
- 稀釋料液；
- 檢査原因，提高電壓至規定值 。
|
| 6.軸封填料處大量漏液。 |
- 壓蓋過松；
- 填料磨損；
- 進出口反接。
|
- 調整壓蓋；
- 更換填料；
- 以中間法蘭口為吸入口。
|
