產品簡介

工作條件:

  1. 吸入壓力≤1.6MPa，或泵系統最高工作壓力 ≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
  2. ISWH不銹鋼管道離心泵,環境溫度<40℃，相對濕度<95％。
  3. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。
  4. ISWH型臥式化工管道離心泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

型號意義

產品優勢

  • 運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，沒有振動。
  • 滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
  • 噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
  • 故障率低：結構簡單合理；配套，整機無故障工作時間大大提高。
  • ISWH不銹鋼管道離心泵維修方便：更換密封、軸承，簡易方便。
  • ISWH型臥式化工管道離心泵占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

性能參數本數據僅供參考，請以實際訂貨為準！

序號 型號 流量 揚程 （m） 效率 (%) 轉速 (r/min) 電機功率 (kW) 必須汽蝕余量 (NPSH)r 重量 (kg)
(m3/h) (m3/h) （L/S）
1 15-80 1.1 0.3 8.5 26 2800 0.18 2.3 17
1.5 0.42 8 34 2800 0.37 2.3
2 0.55 7 34 2800 0.75 2.3
2 20-110 1.8 0.5 16 25 2800 0.37 2.3 25
2.5 0.69 15 34 2800 0.37 2.3
3.3 0.91 13.5 35 2800 0.37 2.3
3 20-160 1.8 0.5 33 19 2900 0.75 2.3 29
2.5 0.69 32 25 2900 0.75 2.3
3.3 0.91 30 23 2900 0.75 2.3
4 25-110 2.8 0.78 16 34 2900 0.55 2.3 26
4 1.11 15 42 2900 0.55 2.3
5.2 1.44 13.5 41 2900 0.55 2.3
5 25-125 2.8 0.78 20.6 28 2900 0.75 2.3 28
4 1.11 20 36 2900 0.75 2.3
5.2 1.44 18 35 2900 0.75 2.3
6 25-125A 2.5 0.69 17 35 2900 0.55 2.3 27
3.6 1 16 35 2900 0.55 2.3
4.6 1.28 14.4 35 2900 0.55 2.3
7 25-160 2.8 0.78 33 24 2900 1.5 2.3 39
4 1.11 32 24 2900 1.5 2.3
5.2 1.44 30 24 2900 1.5 2.3
8 25-160A 2.6 0.12 29 31 2900 1.1 2.3 34
3.7 1.03 28 31 2900 1.1 2.3
4.9 1.36 26 31 2900 1.1 2.3
9 32-100 4.5 12.5 12.5 44 2900 0.55 2 27
10 32-100(I) 4.4 1.22 13.2 48 2900 0.75 2 32
6.3 1.75 12.5 54 2900 0.75 2
8.3 2.32 11.3 53 2900 0.75 2
11 32-125 3.5 0.97 22 40 2900 0.75 2.3 28
5 1.39 20 44 2900 0.75 2.3
6.5 1.8 18 42 2900 0.75 2.3
12 32-125A 3.1 0.86 17.6 43 2900 0.55 2.3
4.5 1.25 16 43 2900 0.55 2.3
5.8 1.61 14.4 43 2900 0.55 2.3
13 32-160 6.5 5 32 44 2900 1.5 2.3 39
14 32-160A 4 1.1 25 34 2900 1.1 2 38
15 32-160(I) 4.4 1.22 33.2 34 2900 2.2 2 47
6.3 1.75 32 40 2900 2.2 2
8.3 2.32 30.2 42 2900 2.2 2
16 32-200 4.5 12.5 50 32 2900 3 2 55
17 32-200(I) 4.4 1.22 50.5 26 2900 4 2 43
6.3 1.75 50 33 2900 4 2
8.3 2.32 48 35 2900 4 2
18 32-200A 2.8 0.78 44.6 34 2900 2.2 2 74
4 1.11 44 40 2900 2.2 2
5.2 1.44 42.7 42 2900 2.2 2
19 40-100 4.4 1.22 13.2 48 2900 0.55 2.3 32
6.3 1.75 12.5 54 2900 0.55 2.3
8.3 2.31 11.3 53 2900 0.55 2.3
20 40-100A 3.9 1.08 10.6 52 2900 0.37 2.3
5.6 1.56 10 52 2900 0.37 2.3
7.4 2.06 9 52 2900 0.37 2.3
21 40-125 4.4 1.22 21 41 2900 1.1 2.3 34
6.3 1.75 20 46 2900 1.1 2.3
8.3 2.31 18 43 2900 1.1 2.3
22 40-125A 3.9 1.08 17.6 40 2900 0.75 2.3 33
5.6 1.56 16 45 2900 0.75 2.3
7.4 2.06 14.4 41 2900 0.75 2.3
23 40-160 4.4 1.22 33 35 2900 2.2 2.3 47
6.3 1.75 32 40 2900 2.2 2.3
8.3 2.31 30 40 2900 2.2 2.3
24 40-160A 4.1 1.14 29 34 2900 1.5 2.3 43
5.9 1.64 28 39 2900 1.5 2.3
7.8 2.17 26.3 39 2900 1.5 2.3
25 40-160B 3.8 1.06 25.5 34 2900 1.1 2.3 38
5.5 1.53 24 38 2900 1.1 2.3
7.2 2 22.5 37 2900 1.1 2.3
26 40-200 4.4 1.22 51 26 2900 4 2.3 74
6.3 1.75 50 33 2900 4 2.3
8.3 2.31 48 32 2900 4 2.3
27 40-200A 4.1 1.14 45 36 2900 3 2.3 62
5.9 1.64 44 31 2900 3 2.3
7.8 2.17 42 30 2900 3 2.3
28 40-200B 3.7 1.03 38 29 2900 2.2 2.3 52
5.3 1.47 36 29 2900 2.2 2.3
7 1.94 34.5 29 2900 2.2 2.3
29 40-250 4.4 1.22 82 24 2900 7.5 2.3 105
6.3 1.75 80 28 2900 7.5 2.3
8.3 2.31 74 28 2900 7.5 2.3
30 40-250A 4.1 1.14 72 24 2900 5.5 2.3 98
5.9 1.64 70 28 2900 5.5 2.3
7.8 2.17 65 27 2900 5.5 2.3
31 40-250B 3.7 1.06 61.5 23 2900 4 2.3 77
5.3 1.53 60 27 2900 4 2.3
7 1.94 56 26 2900 4 2.3
32 40-100(I) 8.8 2.44 13.2 55 2900 1.1 2.3 34
12.5 3.47 12.5 62 2900 1.1 2.3
16.3 4.53 11.3 60 2900 1.1 2.3
33 40-100(I)A 8 2.22 10.6 60 2900 0.75 2.3 32
11 3.05 10 60 2900 0.75 2.3
14.5 4.03 9 60 2900 0.75 2.3
34 40-125(I) 8.8 2.44 21.2 49 2900 1.5 2.3 38
12.5 3.47 20 58 2900 1.5 2.3
16.3 4.53 17.8 57 2900 1.5 2.3
35 40-125(I)A 8 2.22 17 57 2900 1.1 2.3 33
11 3.05 16 57 2900 1.1 2.3
14.5 4.03 14 57 2900 1.1 2.3
36 40-160(I) 8.8 2.44 33 45 2900 3 2.3 56
12.5 3.47 32 52 2900 3 2.3
16.3 4.53 30 51 2900 3 2.3
37 40-160(I)A 8.2 2.28 29 44 2900 2.2 2.3 47
11.7 3.25 28 51 2900 2.2 2.3
15.2 4.22 26 50 2900 2.2 2.3
38 40-160(I)B 7.3 2.38 23 50 2900 1.5 2.3 43
10.4 2.89 22 50 2900 1.5 2.3
13.5 3.75 20.5 50 2900 1.5 2.3
39 40-200(I) 8.8 2.44 51.2 38 2900 5.5 2.3 85
12.5 3.47 50 46 2900 5.5 2.3
16.3 4.53 48 46 2900 5.5 2.3
40 40-200(I)A 8.3 2.31 45 37 2900 4 2.3 75
11.7 3.25 44 45 2900 4 2.3
15.3 4.25 42 45 2900 4 2.3
41 40-200(I)B 7.5 2.08 37 44 2900 3 2.3 63
10.6 2.94 36 44 2900 3 2.3
13.8 3.83 34 44 2900 3 2.3
42 40-250(I) 8.8 2.44 81.2 31 2900 11 2.3 145
12.5 3.47 80 38 2900 11 2.3
16.3 4.53 77.5 40 2900 11 2.3
43 40-250(I)A 8.2 2.28 71 38 2900 7.5 2.3 95
11.7 3.22 70 38 2900 7.5 2.3
15.2 4.22 68 38 2900 7.5 2.3
44 40-250(I)B 7.6 2.11 61.4 37 2900 5.5 2.3 94
10.8 3 60 37 2900 5.5 2.3
14 3.89 58 37 2900 5.5 2.3
45 40-250(I)C 7.1 1.97 53.2 36 2900 5.5 2.3 88
10 2.78 52 36 2900 5.5 2.3
13.1 3.64 50.4 36 2900 5.5 2.3
46 50-100 8.8 2.44 13.6 55 2900 1.1 2.3 36
12.5 3.47 12.5 62 2900 1.1 2.3
16.3 4.53 11.3 60 2900 1.1 2.3
47 50-100A 8 2.22 11 60 2900 0.75 2.3 35
11 3.05 10 60 2900 0.75 2.3
14.5 4.03 9 60 2900 0.75 2.3
48 50-125 8.8 2.44 21.5 49 2900 1.5 2.3 43
12.5 3.47 20 58 2900 1.5 2.3
16.3 4.53 17.8 57 2900 1.5 2.3
49 50-125A 8 2.22 17 57 2900 1.1 2.3 38
11 3.05 16 57 2900 1.1 2.3
14.5 4.03 14 57 2900 1.1 2.3
50 50-160 8.8 2.44 33 45 2900 3 2.3 59
12.5 3.47 32 52 2900 3 2.3
16.3 4.53 30 51 2900 3 2.3
51 50-160A 8.2 2.28 29 44 2900 2.2 2.3 51
11.7 3.25 28 51 2900 2.2 2.3
15.2 4.22 26 50 2900 2.2 2.3
52 50-160B 7.3 2.38 23 50 2900 1.5 2.3 47
10.4 2.89 22 50 2900 1.5 2.3
13.5 3.75 20.5 50 2900 1.5 2.3
53 50-200 8.8 2.44 52 38 2900 5.5 2.3 101
12.5 3.47 50 46 2900 5.5 2.3
16.3 4.53 48 46 2900 5.5 2.3
54 50-200A 8.3 2.31 45.8 37 2900 4 2.3 80
11.7 3.25 44 45 2900 4 2.3
15.3 4.25 48 45 2900 4 2.3
55 50-200B 7.5 2.08 37 44 2900 3 2.3 68
10.6 2.94 36 44 2900 3 2.3
13.8 3.83 34 44 2900 3 2.3
56 50-250 8.8 2.44 82 29 2900 11 2.3 160
12.5 3.47 80 38 2900 11 2.3
16.3 4.53 77.5 40 2900 11 2.3
57 50-250A 8.2 2.28 71.5 38 2900 7.5 2.3 115
11.6 3.22 70 38 2900 7.5 2.3
15.2 4.22 68 38 2900 7.5 2.3
58 50-250B 7.6 2.11 61.4 37 2900 5.5 2.3 114
10.8 3 60 37 2900 5.5 2.3
14 3.89 58 37 2900 5.5 2.3
59 50-250C 7.1 1.97 53.2 36 2900 5.5 2.3 108
10 2.78 52 36 2900 5.5 2.3
13.1 3.64 50.4 36 2900 5.5 2.3
60 50-100(I) 17.5 4.86 13.7 67 2900 1.5 2.5 41
25 6.94 12.5 69 2900 1.5 2.5
32.5 9.03 10.5 69 2900 1.5 2.5
61 50-100(I)A 15.6 4.3 11 65 2900 1.1 2.5 36
22.3 6.19 10 67 2900 1.1 2.5
29 8.1 8.4 68 2900 1.1 2.5
62 50-125(I) 17.5 4.86 21.5 60 2900 3 2.5 56
25 6.94 20 68 2900 3 2.5
32.5 9.03 18 67 2900 3 2.5
63 50-125(I)A 15.6 4.33 17 58 2900 2.2 2.5 48
22.3 6.19 16 66 2900 2.2 2.5
29 8.1 13.6 65 2900 2.2 2.5
64 50-160(I) 17.5 4.68 34.4 54 2900 4 2.5 72
25 6.94 32 63 2900 4 2.5
32.5 9.03 27.5 60 2900 4 2.5
65 50-160(I)A 16.4 4.56 30 54 2900 3 2.5 71
23.4 6.5 28 62 2900 3 2.5
30.4 8.44 24 59 2900 3 2.5
66 50-160(I)B 15 4.17 26 58 2900 2.2 2.5 59
21.6 6 24 58 2900 2.2 2.5
28 7.78 20.6 58 2900 2.2 2.5
67 50-200(I) 17.5 4.86 52.7 49 2900 7.5 2.5 108
25 6.94 50 58 2900 7.5 2.5
32.5 9.03 45.5 59 2900 7.5 2.5
68 50-200(I)A 16.4 4.56 46.4 48 2900 5.5 2.5 107
23.5 6.53 44 57 2900 5.5 2.5
30.5 8.47 40 58 2900 5.5 2.5
69 50-200(I)B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38 55 2900 4 2.5
28.3 7.86 34.5 55 2900 4 2.5
70 50-250(I) 17.5 4.86 82 39 2900 15 2.5 175
25 6.94 80 50 2900 15 2.5
32.5 9.03 76.5 52 2900 15 2.5
71 50-250(I)A 16.4 4.56 71.5 39 2900 11 2.5 165
23.4 6.5 70 50 2900 11 2.5
30.5 8.47 67 52 2900 11 2.5
72 50-250(I)B 15 4.17 61 38 2900 7.5 2.5
21.6 6 60 49 2900 7.5 2.5
28 7.78 57.4 54 2900 7.5 2.5
73 50-315(I) 17.5 4.86 128 30 2900 30 2.5 310
25 6.94 125 40 2900 30 2.5
32.5 9.03 122 44 2900 30 2.5
74 50-315(I) A 16.6 4.16 115 30 2900 22 2.5 245
23.7 6.58 113 40 2900 22 2.5
31 8.6 110 44 2900 22 2.5
75 50-315(I) B 15.7 4.36 39 2900 18.5 2.5 215
22.5 6.25 101 39 2900 18.5 2.5
29.2 8 39 2900 18.5 2.5
76 50-315(I) C 14.4 4 86 38 2900 15 2.5 195
20.6 5.72 85 38 2900 15 2.5
26.8 7.44 83 38 2900 15 2.5
77 65-100 17.5 4.86 13.7 67 2900 1.5 2.5 46
25 6.94 12.5 69 2900 1.5 2.5
32.5 9.03 10.5 69 2900 1.5 2.5
78 65-100A 15.6 4.3 11 65 2900 1.1 2.5 41
22.3 6.19 10 67 2900 1.1 2.5
29 8.1 8.4 68 2900 1.1 2.5
79 65-125 17.5 4.86 21.5 60 2900 3 2.5 58
25 6.94 20 68 2900 3 2.5
32.5 9.03 18 67 2900 3 2.5
80 65-125A 15.6 4.33 17 58 2900 2.2 2.5 49
22.3 6.19 16 66 2900 2.2 2.5
29 8.1 14.4 65 2900 2.2 2.5
81 65-160 17.5 4.86 34.4 54 2900 4 2.5 75
25 6.94 32 63 2900 4 2.5
32.5 9.03 27.5 60 2900 4 2.5
82 65-160A 16.4 4.56 30 54 2900 3 2.5
23.4 6.5 28 62 2900 3 2.5
30.4 8.44 24 59 2900 3 2.5
83 65-160B 15 4.17 26 58 2900 2.2 2.5 63
21.6 6 24 58 2900 2.2 2.5
28 7.78 20.6 58 2900 2.2 2.5
84 65-200 17.5 4.86 52.7 49 2900 7.5 2.5 107
25 6.94 50 58 2900 7.5 2.5
32.5 9.03 45.5 59 2900 7.5 2.5
85 65-200A 16.4 4.56 46.4 48 2900 5.5 2.5
23.5 6.53 44 57 2900 5.5 2.5
30.5 8.47 40 58 2900 5.5 2.5
86 65-200B 15.2 4.22 40 55 2900 4 2.5 100
21.8 6.06 38 55 2900 4 2.5
28.3 7.86 34.5 55 2900 4 2.5
87 65-250 17.5 4.86 82 39 2900 15 2.5 180
25 6.94 80 50 2900 15 2.5
32.5 9.03 76.5 52 2900 15 2.5
88 65-250A 16.4 4.56 71.5 39 2900 11 2.5 170
23.4 6.5 70 50 2900 11 2.5
30.5 8.47 67 52 2900 11 2.5
89 65-250B 15 4.17 61 38 2900 7.5 2.5
21.6 6 60 49 2900 7.5 2.5
28 7.78 57.4 54 2900 7.5 2.5
90 65-315 17.5 4.86 127 32 200 30 2.5 320
25 6.94 125 40 200 30 2.5
32.5 9.03 122 44 200 30 2.5
91 65-315A 16.6 4.61 115 32 2900 22 2.5 255
23.7 6.58 113 40 2900 22 2.5
31 8.6 110 44 2900 22 2.5
92 65-315B 15.7 4.36 103 39 2900 18.5 2.5
22.5 6.25 101 39 2900 18.5 2.5
29.2 8 98 39 2900 18.5 2.5
93 65-315C 14.4 4 86 38 2900 15 2.5 205
20.6 5.72 85 38 2900 15 2.5
26.8 7.44 83 38 2900 15 2.5
94 65-100(I) 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73 2900 3 3
65 18.1 10 70 2900 3 3
95 65-100(I)A 31.3 8.7 11 66 2900 2.2 3 53
44.7 12.4 10 72 2900 2.2 3
58 16.1 8 69 2900 2.2 3
96 65-125(I) 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72 2900 5.5 3
65 18.1 17 70 2900 5.5 3
97 65-125(I)A 31.3 8.7 17.5 66 2900 4 3 78
45 12.5 16 71 2900 4 3
58 16.1 13.6 69 2900 4 3
98 65-160(I) 35 9.27 35 63 2900 7.5 3 103
50 13.9 32 71 2900 7.5 3
65 18.1 28 70 2900 7.5 3
99 65-160(I)A 32.7 9.1 30.6 62 2900 5.5 3
46.7 13 28 70 2900 5.5 3
61 16.9 24 69 2900 5.5 3
100 65-160(I)B 30.3 8.4 26 69 2900 4 3 97
43.3 12 24 69 2900 4 3
56.3 15.6 21 69 2900 4 3
101 65-200(I) 35 9.72 53.5 55 2900 15 3 176
50 13.1 50 67 2900 15 3
65 16.9 46 68 2900 15 3
102 65-200(I)A 32.8 9.1 47 54 2900 11 3 166
47 13.1 44 66 2900 11 3
61 16.9 40 67 2900 11 3
103 65-200(I)B 30.5 8.5 40.6 65 2900 7.5 3 114
43.5 12.1 38 65 2900 7.5 3
56.6 15.7 33.4 65 2900 7.5 3
104 65-250(I) 35 9.72 83 52 2900 22 3 235
50 13.9 80 59 2900 22 3
65 18.1 72 60 2900 22 3
105 65-250(I)A 32.5 9 73 52 2900 18.5 3 105
46.7 13 70 59 2900 18.5 3
61 16.9 63 60 2900 18.5 3
106 65-250(I)B 30 8.3 62 58 2900 15 3 180
43.3 12 60 58 2900 15 3
56 15.6 54 58 2900 15 3
107 65-315(I) 35 9.27 128 44 2900 37 3 350
50 13.9 125 54 2900 37 3
65 18.1 121 57 2900 37 3
108 65-315(I)A 32.5 9 112.6 43 2900 30 3 335
46.5 12.9 110 54 2900 30 3
60.5 16.8 106.4 57 2900 30 3
109 65-315(I)B 31 8.6 102.5 53 2900 30 3
44.5 12.4 100 53 2900 30 3
58 16.1 98 53 2900 30 3
110 65-315(I)C 29 8.1 87 51 2900 22 3 270
41 11.4 85 51 2900 22 3
53.6 14.9 83 51 2900 22 3
111 80-100 35 9.72 13.8 67 2900 3 3 63
50 13.9 12.5 73 2900 3 3
65 18.1 10 70 2900 3 3
112 80-100A 31.3 8.7 11 66 2900 2.2 3 54
44.7 12.5 10 72 2900 2.2 3
58 16.1 8 69 2900 2.2 3
113 80-125 35 9.72 22 67 2900 5.5 3 99
50 13.9 20 72 2900 5.5 3
65 18.1 17 70 2900 5.5 3
114 80-125A 31.3 8.7 17.5 66 2900 4 3 79
45 12.5 16 71 2900 4 3
58 16.1 13.6 69 2900 4 3
115 80-160 35 9.72 35 63 2900 7.5 3 105
50 13.9 32 71 2900 7.5 3
65 18.1 28 70 2900 7.5 3
116 80-160A 32.7 9.1 30.6 62 2900 5.5 3
46.7 13 28 70 2900 5.5 3
61 16.9 24 69 2900 5.5 3
117 80-160B 30.3 8.4 26 69 2900 4 3 98
43.3 12 24 69 2900 4 3
56.3 15.6 21 69 2900 4 3
118 80-200 35 9.72 53.5 55 2900 15 3 175
50 13.9 50 67 2900 15 3
65 18.1 46 68 2900 15 3
119 80-200A 32.8 9.1 47 54 2900 11 3 165
47 13.1 44 66 2900 11 3
61 16.9 40 67 2900 11 3
120 80-200B 30.5 8.5 40.6 65 2900 7.5 3 115
43.5 12.1 38 65 2900 7.5 3
56.6 15.7 33.4 65 2900 7.5 3
121 80-250 35 9.72 83 52 2900 22 3 240
50 13.9 80 59 2900 22 3
65 18.1 72 60 2900 22 3
122 80-250A 32.5 9 73 52 2900 18.5 3 210
46.7 13 70 59 2900 18.5 3
61 16.9 63 60 2900 18.5 3
123 80-250B 30 8.3 62 58 2900 15 3 185
43.3 12 60 58 2900 15 3
56 15.6 54 58 2900 15 3
124 80-315 35 9.72 128 43 2900 37 3 355
50 13.9 125 54 2900 37 3
65 18.1 122 57 2900 37 3
125 80-315A 32.5 9 112.6 43 2900 30 3 340
46.5 12.9 110 54 2900 30 3
60.5 16.8 107.4 57 2900 30 3
126 80-315B 31 8.6 102.5 53 2900 30 3
44.5 12.4 100 53 2900 30 3
58 16.1 98 53 2900 30 3
127 80-315C 29 8.1 98 51 2900 22 3 275
41 11.4 85 51 2900 22 3
53.6 14.9 83 51 2900 22 3
128 80-350 35 9.72 146 55 2900 55 3 570
50 13.9 150 66 2900 55 3
65 18.1 142 67 2900 55 3
129 80-350A 31 8.6 138.4 65 2900 45 3 470
44.5 12.4 142 65 2900 45 3
58 16.1 134.8 65 2900 45 3
130 80-350B 29 8.1 131.4 63 2900 37 3 440
41 11.4 135 63 2900 37 3
53.6 14.9 127.8 63 2900 37 3
131 80-100(I) 70 19.4 13.6 66 2900 5.5 4.5 108
100 27.8 12.5 76 2900 5.5 4.5
130 36.1 11 75 2900 5.5 4.5
132 80-100(I)A 62.6 17.4 11 64 2900 4 4.5 87
89 24.7 10 74 2900 4 4.5
116 32.2 8.8 74 2900 4 4.5
133 80-125(I) 70 19.4 23.5 70 2900 11 4.5 163
100 27.8 20 76 2900 11 4.5
130 36.1 14 65 2900 11 4.5
134 80-125(I)A 62.6 17.4 19 68 2900 7.5 4.5 113
89 24.7 16 74 2900 7.5 4.5
116 32.2 11 65 2900 7.5 4.5
135 80-160(I) 70 19.4 36.5 70 2900 15 4.5 184
100 27.8 32 76 2900 15 4.5
130 36.1 24 65 2900 15 4.5
136 80-160(I)A 65.4 18.2 32 68 2900 11 4.5 174
93.5 26 28 74 2900 11 4.5
121.6 33.8 21 67 2900 11 4.5
137 80-160(I)B 60.6 16.8 28 72 2900 11 4.5
86.6 24.1 24 72 2900 11 4.5
112.5 31.3 18 72 2900 11 4.5
138 80-200(I) 70 19.4 54 65 2900 22 4.5 251
100 27.8 50 74 2900 22 4.5
130 36.1 42 73 2900 22 4.5
139 80-200(I)A 65.4 18.2 47.5 67 2900 18.5 4.5 220
93.5 26 44 73 2900 18.5 4.5
121.6 33.8 37 72 2900 18.5 4.5
140 80-200(I)B 61 16.9 41 71 2900 15 4.5 198
87 24.2 38 71 2900 15 4.5
113 31.4 32 71 2900 15 4.5
141 80-250（I）B 61 16.9 65 66 2900 22 4 315
87 24.2 60 66 2900 22 4
113 31.4 51 66 2900 22 4
142 80-315（I） 70 19.4 132 55 2900 75 4 675
100 27.8 125 66 2900 75 4
130 36.1 114 67 2900 75 4
143 80-315（I）A 66.5 18.5 119 55 2900 55 4 535
95 26.4 113 66 2900 55 4
123.6 34.3 103 67 2900 55 4
144 80-315（I）B 63 17.5 106.6 65 2900 45 4 420
90 25 101 65 2900 45 4
117 32.5 92 65 2900 45 4
145 80-315（I）C 58 16.1 90 63 2900 37 4 366
82 22.8 85 63 2900 37 4
107 29.7 76 63 2900 37 4
146 100-100 70 19.4 13.6 66 2900 5.5 4.5 113
100 27.8 12.5 76 2900 5.5 4.5
130 36.1 11 75 2900 5.5 4.5
147 100-100A 62.6 17.4 11 64 2900 4 4.5 91
89 47 10 74 2900 4 4.5
116 32.2 8.8 74 2900 4 4.5
148 100-125 70 19.4 23.5 70 2900 11 4.5 169
100 27.8 20 76 2900 11 4.5
130 36.1 14 65 2900 11 4.5
149 100-125A 62.6 17.4 19 68 2900 7.5 4.5 118
89 24.7 16 74 2900 7.5 4.5
116 32.2 11 63 2900 7.5 4.5
150 100-160 70 19.4 36.5 70 2900 15 4.5 191
100 27.8 32 76 2900 15 4.5
130 36.1 24 65 2900 15 4.5
151 100-160A 65.4 18.2 32 68 2900 11 4.5 181
93.5 26 28 74 2900 11 4.5
121.6 33.8 21 67 2900 11 4.5
152 100-160B 60.6 16.8 27 72 2900 7.5 4.5
86.6 24.1 24 72 2900 7.5 4.5
112.5 31.3 18 72 2900 7.5 4.5
153 100-200 70 19.4 54 65 2900 22 4 245
100 27.8 50 74 2900 22 4
130 36.1 42 73 2900 22 4
154 100-200A 65.4 18.2 47.5 64 2900 18.5 4 215
93.5 26 44 73 2900 18.5 4
121.6 33.8 37 72 2900 18.5 4
155 100-200B 61 16.9 41 71 2900 15 4 193
87 24.2 38 71 2900 15 4
113 31.4 32 71 2900 15 4
156 100-250 70 19.4 87 62 2900 37 4 345
100 27.8 80 69 2900 37 4
130 36.1 68 68 2900 37 4
157 100-250A 65.4 18.2 76 61 2900 30 4 330
93.5 26 70 68 2900 30 4
121.6 33.8 59.5 67 2900 30 4
158 100-250B 61 16.9 65 66 2900 22 4
87 24.2 60 66 2900 22 4
113 31.4 51 66 2900 22 4
159 100-315 70 19.4 132 55 2900 75 4 689
100 27.8 125 66 2900 75 4
130 36.1 114 67 2900 75 4
160 100-315A 66.5 18.5 119 65 2900 55 4 549
95 26.4 113 66 2900 55 4
123.6 34.3 103 67 2900 55 4
161 100-315B 63 17.5 106.6 65 2900 45 4 439
90 25 101 65 2900 45 4
117 32.5 92 65 2900 45 4
162 100-315C 58 16.1 90 63 2900 37 4 385
82 22.8 85 63 2900 37 4
107 29.7 76 63 2900 37 4
163 100-100(I) 96 26.7 14 64 2900 11 4.5 115
160 44.4 12.5 73 2900 11 4.5
192 53.3 10 70 2900 11 4.5
164 100-125(I) 96 26.7 24 62 2900 15 4.5 168
160 44.4 20 74 2900 15 4.5
192 53.3 14 69 2900 15 4.5
165 100-125(I)A 84 23.3 20 64 2900 11 4.5
140 39 17 72 2900 11 4.5
168 46.7 12 68 2900 11 4.5
166 100-160(I) 96 26.7 36 69 2900 22 5.6 210
160 44.4 32 79 2900 22 5.6
192 53.3 27 75 2900 22 5.6
167 100-160(I)A 84 23.3 32 66 2900 18.5 5
140 39 28 76 2900 18.5 5
168 46.7 23.5 72 2900 18.5 5
168 100-200(I) 96 26.7 53 69 2900 37 5.2 402
160 44.4 50 79 2900 37 5.2
192 53.3 45 78 2900 37 5.2
169 100-200(I)A 84 23.3 48 64 2900 30 4.5 395
140 39 45 74 2900 30 4.5
168 46.7 40 73 2900 30 4.5
170 100-200(I)B 60 16.7 43 72 2900 22 4.5 360
100 27.8 40 72 2900 22 4.5
120 33.3 36 72 2900 22 4.5
171 100-250(I) 96 26.7 83 65 2900 55 4.8 560
160 44.4 80 77 2900 55 4.8
192 53.3 72 74 2900 55 4.8
172 100-250(I)A 84 23.3 75 60 2900 45 4.5 420
140 39 72 72 2900 45 4.5
168 46.7 65 69 2900 45 4.5
173 100-250(I)B 60 16.7 68 70 2900 37 4.5 400
100 27.8 65 70 2900 37 4.5
120 33.3 58 70 2900 37 4.5
174 100-350 60 16.7 153.6 72 2900 90 4 950
100 27.8 150 57 2900 90 4
120 33.3 142 74 2900 90 4
175 100-350A 61 16.9 145.6 75 2900 75 4 830
87 24.2 142 75 2900 75 4
113 31.4 134 75 2900 75 4
176 100-350B 58 16.1 138.6 75 2900 55 4 600
82 22.8 135 75 2900 55 4
107 29.7 127 75 2900 55 4
177 125-200 96 26.7 13 82 2900 11 4 180
160 44.4 12.5 82 2900 11 4
192 53.3 12 82 2900 11 4
178 125-100A 86 23.9 10.4 77 2900 7.5 4 125
143 39.7 10 77 2900 7.5 4
172 47.8 9.6 77 2900 7.5 4
179 125-125 96 26.7 22.6 80 2900 15 4 220
160 44.4 20 80 2900 15 4
192 53.3 17 80 2900 15 4
180 125-125A 86 23.9 18 77 2900 11 4 210
143 39.7 16 77 2900 11 4
172 47.8 13.6 77 2900 11 4
181 125-160 96 26.7 36 78 2900 22 4 265
160 44.4 32 78 2900 22 4
192 53.3 28 78 2900 22 4
182 125-160A 90 25 31.5 76 2900 18.5 4 230
150 41.7 28 76 2900 18.5 4
180 50 24.5 76 2900 18.5 4
183 125-160B 83 21.7 27 73 2900 15 4 215
138 38.3 24 73 2900 15 4
166 46.1 21 73 2900 15 4
184 125-200 96 26.7 55 77 2900 37 5.5 395
160 44.4 50 77 2900 37 5.5
192 53.3 46 77 2900 37 5.5
185 125-200A 90 25 48.4 76 2900 30 5.5 380
150 41.7 44 76 2900 30 5.5
180 50 40.5 76 2900 30 5.5
186 125-200B 83 21.7 41.3 75 2900 22 5.5 320
138 38.3 37.5 75 2900 22 5.5
166 46.1 34.5 75 2900 22 5.5
187 125-250 96 26.7 87 75 2900 55 5 580
160 44.4 80 75 2900 55 5
192 53.3 73 75 2900 55 5
188 125-250A 90 25 76 74 2900 45 5.5 490
150 41.7 70 74 2900 45 5.5
180 50 84 74 2900 45 5.5
189 125-250B 83 21.7 65 73 2900 37 5.5 430
138 38.3 60 73 2900 37 5.5
166 46.1 55 73 2900 37 5.5
190 125-315 96 26.7 133 70 2900 90 5 790
160 44.7 125 70 2900 90 5
192 53.3 119 70 2900 90 5
191 125-315A 90 25 117 70 2900 75 5 710
150 41.7 110 70 2900 75 5
180 50 104.6 70 2900 75 5
192 125-315B 86 23.9 106.4 69 2900 75 5 705
143 39.7 100 69 2900 75 5
172 47.8 95.2 69 2900 75 5
193 125-315C 80.5 22.4 96 67 2900 55 5 585
134 37.2 88 67 2900 55 5
161 44.7 86 67 2900 55 5
194 150-125 96 26.7 22.6 66 2900 11 4 210
160 44.7 24 76 2900 11 4
192 53.3 17 76 2900 11 4
195 150-125A 90 25 18 77 2900 7.5 4 130
150 41.7 16 77 2900 7.5 4
180 50 13.6 77 2900 7.5 4
196 150-160 96 26.7 36 75 2900 22 4 270
160 44.4 32 75 2900 22 4
192 53.3 27 75 2900 22 4
197 150-160A 90 25 32 76 2900 18.5 4 230
150 41.7 28 76 2900 18.5 4
180 50 23.5 76 2900 18.5 4
198 150-160B 84 23.3 27 73 2900 15 4 220
140 39 24 73 2900 15 4
168 46.7 21 73 2900 15 4
199 150-200 140 38.9 13.8 68 1450 15 3 265
200 55.6 12.5 78 1450 15 3
260 72.2 10.6 78 1450 15 3
200 150-200A 125 34.7 11 66 1450 11 3 244
176 49.7 10 76 1450 11 3
232.5 64.6 8.5 76 1450 11 3
201 150-200B 84 23.3 41 75 2900 22 4 275
140 39 38 75 2900 22 4
168 46.7 34 75 2900 22 4
202 150-250 140 38.9 21.8 73 1450 18.5 3 300
200 55.6 20 79 1450 18.5 3
260 72.2 17 77 1450 18.5 3
203 150-250A 129 35.8 18.5 72 1450 15 3 262
184.4 51.2 17 78 1450 15 3
240 66.7 14.4 76 1450 15 3
204 150-250B 117 32.5 15.2 76 1450 11 3 241
167 46.4 14 76 1450 11 3
217.5 60.4 12 76 1450 11 3
205 150-315 140 38.9 33.8 70 1450 30 2.5 410
200 55.6 32 78 1450 30 2.5
260 72.2 28 73 1450 30 2.5
206 150-315A 131 36.4 29.5 69 1450 22 3.5 335
187 51.9 28 77 1450 22 3.5
243 67.5 24.5 77 1450 22 3.5
207 150-315B 121 33.5 25 76 1450 18.5 3.5 315
173 48.1 24 76 1450 18.5 3.5
225 62.5 21 76 1450 18.5 3.5
208 150-350 96 26.7 153.6 80 2900 110 5.5 970
160 44.4 150 80 2900 110 5.5
192 53.3 142.8 80 2900 110 5.5
209 150-350A 90 25 145.6 70 2900 90 5.2 790
150 41.7 142 70 2900 90 5.2
180 50 134.8 70 2900 90 5.2
210 150-350B 84 23.3 138.6 65 2900 75 5.5 705
140 39 135 76 2900 75 5.5
168 46.7 127.8 74 2900 75 5.5
211 150-400 140 38.9 53 68 1450 45 3.5 490
200 55.6 50 75 1450 45 3.5
260 72.2 44 71 1450 45 3.5
212 150-400A 131 36.4 46.6 67 1450 37 3.5 454
187 51.9 44 74 1450 37 3.5
243 67.5 38.3 70 1450 37 3.5
213 150-400B 122 33.9 40 73 1450 30 3.5 435
174 48.3 38 73 1450 30 3.5
226.5 62.9 33 73 1450 30 3.5
214 150-400C 112 31.1 34 71 1450 22 3.5 365
160 44.4 32 71 1450 22 3.5
208 57.8 28 71 1450 22 3.5
215 150-250(I) 120 33.3 87 65 2900 75 4.5 702
200 55.6 80 76 2900 75 4.5
240 66.7 72 74 2900 75 4.5
216 150-250(I)A 112 31.1 76 64 2900 55 4.5 561
187 51.9 70 75 2900 55 4.5
224 62.2 63 73 2900 55 4.5
217 150-250(I)B 104 28.9 65 63 2900 45 4.5 460
173 48.1 60 74 2900 45 4.5
208 57.8 54 72 2900 45 4.5
218 150-315(I) 120 33.3 133 58 2900 110 4.5 980
200 55.6 125 73 2900 110 4.5
240 66.7 120 75 2900 110 4.5
219 150-315(I)A 112 31.1 116 57 2900 90 4.5 800
187 51.9 110 72 2900 90 4.5
224 62.2 105 74 2900 90 4.5
220 150-315(I)B 104 28.9 100 55 2900 75 4.5 724
173 48.1 95 70 2900 75 4.5
208 57.8 91 72 2900 75 4.5
221 200-200 140 38.9 13.8 68 1450 15 3 265
200 55.6 12.5 78 1450 15 3
260 72.2 10.6 78 1450 15 3
222 200-200A 125 34.7 11 66 1450 11 3 244
179 49.7 10 76 1450 11 3
232.5 64.6 8.5 76 1450 11 3
223 200-250 140 38.9 21.8 73 1450 18.5 3 305
200 55.6 20 79 1450 18.5 3
260 72.2 17 77 1450 18.5 3
224 200-250A 129 35.8 18.5 72 1450 15 3 267
184.4 51.2 17 78 1450 15 3
240 66.7 14.4 76 1450 15 3
225 200-250B 117 32.5 15.2 76 1450 11 3 246
167 46.4 14 76 1450 11 3
217.5 60.4 12 76 1450 11 3
226 200-315 140 38.9 33.8 70 1450 30 3.5 417
200 55.6 32 78 1450 30 3.5
260 72.2 28 78 1450 30 3.5
227 200-315A 131 36.4 29.5 69 1450 22 3.5 342
189 51.9 28 77 1450 22 3.5
243 67.5 24.5 77 1450 22 3.5
228 200-315B 121 33.6 25 76 1450 18.5 3.5 322
173 48.1 24 76 1450 18.5 3.5
225 62.5 21 76 1450 18.5 3.5
229 200-400 140 38.9 53 68 1450 45 3.5 498
200 55.6 50 75 1450 45 3.5
260 72.2 44 71 1450 45 3.5
230 200-400A 131 36.4 46.6 67 1450 37 3.5 462
187 51.9 44 74 1450 37 3.5
243 67.5 38.3 70 1450 37 3.5
231 200-400B 122 33.9 40 73 1450 30 3.5 443
174 48.6 38 73 1450 30 3.5
226.5 62.9 33 73 1450 30 3.5
232 200-400C 112 31.3 34 71 1450 22 3.5 373
160 44.4 32 71 1450 22 3.5
208 57.8 28 71 1450 22 3.5
233 200-200(I) 280 77.8 13.4 70 1450 22 4 382
400 111.1 12.5 80 1450 22 4
520 144 10.5 79 1450 22 4
234 200-200(I)A 250 69.4 10.7 68 1450 18.5 4 346
358 99.4 10 78 1450 18.5 4
465 129.2 8.5 77 1450 18.5 4
235 200-250(I) 280 77.8 22.2 75 1450 30 4 475
400 111.4 20 80 1450 30 4
520 144 14 72 1450 30 4
236 200-250(I)A 250 69.4 18 73 1450 22 4 405
358 99.6 14 78 1450 22 4
465 129.2 11.2 70 1450 22 4
237 200-250(I)B 226 62.8 14.4 70 1450 18.5 4 387
322 89.4 13 75 1450 18.5 4
419 116.4 7.3 67 1450 18.5 4
238 200-315(I) 280 77.8 36 73 1450 55 4 675
400 111.4 32 80 1450 55 4
520 144 26 75 1450 55 4
239 200-315(I)A 262 72.8 31.5 72 1450 45 4 560
374 103.9 28 79 1450 45 4
486 135 23 74 1450 45 4
240 200-315(I)B 242 67.2 27 78 1450 37 4 535
346 96.1 24 78 1450 37 4
450 125 19.5 78 1450 37 4
241 200-400(I) 280 77.8 54.5 75 1450 75 4 830
400 111.4 50 81 1450 75 4
520 144 39 77 1450 75 4
242 200-400(I)A 262 72.8 48 80 1450 75 4
374 103.9 44 80 1450 75 4
486 135 34 80 1450 75 4
243 200-400(I)B 242 67.2 41.4 78 1450 55 5 685
346 96.1 38 78 1450 55 5
450 125 29.6 78 1450 55 5
244 200-400(I)C 224 62.2 34.9 76 1450 45 5 580
320 88.9 32 76 1450 45 5
416 115.6 25 76 1450 45 5
245 250-250 350 97.2 22 78 1450 45 5 620
550 152.8 20 82 1450 45 5
650 180.5 16 81 1450 45 5
246 250-250A 300 83.3 18.3 76 1450 37 5 550
500 139 17 80 1450 37 5
600 166.7 14 80 1450 37 5
247 250-235 300 83.3 14 73 1480 22 4.5 410
500 139 12.5 78 1480 22 4.5
600 166.7 11 70 1480 22 4.5
248 250-300 300 83.3 22 78 1480 37 4.5 550
500 139 20 78 1480 37 4.5
600 166.7 16 78 1480 37 4.5
249 250-315 350 97.2 34 76 1450 75 5.5 890
550 152.8 32 80 1450 75 5.5
650 180.5 28 79 1450 75 5.5
250 250-315A 300 83.3 29.5 74 1450 55 5.5 690
500 139 28 78 1450 55 5.5
600 166.7 24 77 1450 55 5.5
251 250-315B 260 72.2 25 70 1450 45 5.5 620
450 125 24 74 1450 45 5.5
520 144.4 20 72 1450 45 5.5
252 250-400 300 83.3 54.5 72 1480 90 4.5 1530
500 139 50 72 1480 90 4.5
600 166.7 39 72 1480 90 4.5
253 300-235 540 150 20.5 77 1450 55 5 1075
720 200 18 81 1450 55 5
900" 250 15 74 1450 55 5
254 300-235A 450 125 17.2 74 1450 45 5 970
600 166 15 79 1450 45 5
720 200 12.5 77 1450 45 5
255 300-235B 420 116.7 14.3 73 1450 37 5 925
540 150 12.8 78 1450 37 5
650 181 10.5 70 1450 37 5
256 300-250 540 150 22.5 80 1450 55 6 1085
720 200 20 83 1450 55 6
900 250 17 84 1450 55 6
257 300-250A 450 136 19.5 81 1450 45 6 980
600 166 17 81 1450 45 6
720 200 14 81 1450 45 6
258 300-300 540 150 32 82 1480 75 5 1230
720 200 28 82 1480 75 5
900 250 23 82 1480 75 5
259 300-300A 450 125 27.5 80 1480 75 5 1095
600 166 24 80 1480 75 5
720 200 20 80 1480 75 5
260 300-300B 420 116.7 24 78 1480 55 5 980
540 150 21 78 1480 55 5
650 181 17 78 1480 55 5
261 300-315 540 150 35 84 1480 90 4.5 1350
720 200 32 84 1480 90 4.5
900 250 26 84 1480 90 4.5
262 300-315A 460 127.8 31.5 80 1480 75 4.5 1240
650 180 28 80 1480 75 4.5
800 222 23.5 80 1480 75 4.5
263 300-315B 420 116.7 27 78 1480 55 4.5 1100
580 161 24 78 1480 55 4.5
700 194 20 78 1480 55 4.5
264 300-380 480 133.3 48 84 970 132 5 1900
720 200 44 84 970 132 5
900 250 34 84 970 132 5
265 300-380A 444 123.3 41.4 80 970 110 5 1700
666 185 38 80 970 110 5
833 231.4 30 80 970 110 5
266 300-380B 400 113.6 35 78 970 90 5 1530
614 170.6 32 78 970 90 5
764 213.1 35 78 970 90 5
267 300-390 540 150 20.5 78 980 55 5 1300
720 200 18 81 980 55 5
900 250 15.5 76 980 55 5
268 300-390A 450 126 17.2 77 980 45 5 1220
600 167 15 79 980 45 5
720 200 12.8 75 980 45 5
269 300-390B 400 111 14 74 980 37 5 1100
540 150 12.5 77 980 37 5
650 180 11.5 76 980 37 5
270 300-400 450 125 55 78 1480 110 5 1500
600 166 50 78 1480 110 5
720 200 42.5 78 1480 110 5
271 300-480 540 150 31 79 980 75 5
720 200 28 81 980 75 5
900 250 24 80 980 75 5
272 300-480A 450 126 27.4 78 980 75 5 1280
600 166 24 80 980 75 5
720 200 20 79 980 75 5
273 300-480B 400 111 24 79 980 55 5 1180
540 150 21 79 980 55 5
650 180 17 79 980 55 5
274 350-235 600 167 14 80 1480 37 4.5 1050
800 222 12.5 83 1480 37 4.5
960 267 10.5 82 1480 37 4.5
275 350-300 600 167 22.5 79 1480 55 4.5 1230
800 222 20 82 1480 55 4.5
960 267 17.5 71 1480 55 4.5
276 350-315 600 167 35.5 84 1480 90 4.5 1650
800 222 32 84 1480 90 4.5
960 267 28.5 84 1480 90 4.5
277 350-400 600 167 55 83 1480 160 4.5 1950
800 222 50 83 1480 160 4.5
960 267 45.5 83 1480 160 4.5
278 400-300 820 228 23 78 1480 90 6 1570
1080 300 20 78 1480 90 6
1300 361 16 78 1480 90 6
279 400-315 820 205 36.5 76 1480 132 6 1880
1080 300 32 76 1480 132 6
1300 344 27 76 1480 132 6
280 500-300 1000 277.8 23 80 1480 110 6 1800
1200 333 20 80 1480 110 6
1450 403 16 80 1480 110 6
281 500-315 1000 278 34.5 78 1480 160 6 2070
1200 333 32 78 1480 160 6
1450 403 27 78 1480 160 6

結構圖紙

?ISW型臥式管道離心泵
  1. 電動機：直接與水泵聯接傳送動力，采用名牌電機。
  2. 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
  3. 擋水圈：防止因密封漏水而使電機進水。
  4. 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
  5. 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
  6. 泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
  7. 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
  8. 葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。

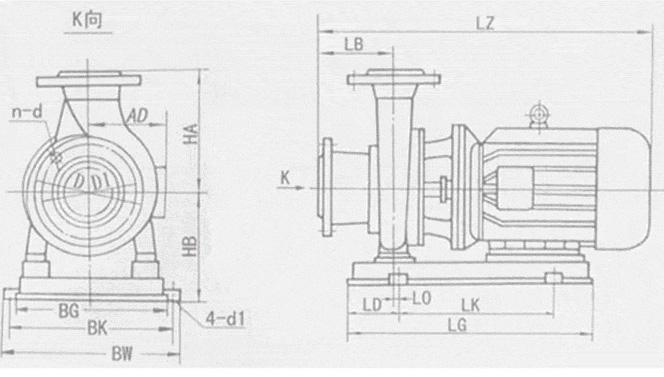

安裝尺寸本數據僅供參考，請以實際訂貨為準！

ISW型臥式管道離心泵 ISW型臥式管道離心泵

使用說明

起動前準備：

  1. 試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
  2. 打開排氣，使液體充滿整個泵體，待滿后關閉排氣閥。
  3. 檢查各部位是否正常。
  4. 用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。
  5. 高溫型應先逬行預熱，升溫速度50℃/小時，以保證各部受熱均勻。

起動：

  1. 全開進口閥門。
  2. 關閉吐出管路閥門。
  3. 起動電機，觀察泵運行是否正桷。
  4. 調節出口閥幵度以所需工況，如用戶在泵出口處裝有流靈表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的頷定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超員荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。
  5. 檢査軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
  6. 檢查電機、軸承處溫升≦70℃。

停車：

  1. 高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停車。
  2. 關閉吐出管路閥門。
  3. 停止電機。
  4. 關閉進口閥門。
  5. 如長期停車，應將泵內液體放盡。

維護保養

  1. ISWH不銹鋼管道離心泵運行中的維護：
    1. 進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
    2. 定時檢查電機電流値，不得超過電機額定電流。
    3. ISWH型臥式化工管道離心泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
  2. 機械密封維護：
    1. 機械密封潤滑應清潔無固體顆粒。
    2. 嚴禁機械密封在干磨情況下工作。
    3. 起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。
    4. 密封泄漏量允差3滴/分。否則應檢查。
故障現象 故障原因 排除方法
1.水泵不出水
  1. 進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。
  2. 電機運行方向不對，電機缺相轉速很慢。
  3. 吸入管漏氣。
  4. 泵沒灌滿液體，泵腔內有空氣。
  5. 進口供水不足，吸程過高，底閥漏水。
  6. 管路阻力過大，泵選型不當。
  1. 檢查，去除堵塞物。
  2. 調整電機方向，緊固電機接線。
  3. 擰緊各密封面，排除漏氣。
  4. 灌滿液體并打開排氣閥，排盡空氣。
  5. 停機，檢查、調整（并網自來水管或帶吸程使用易出現此現象）。
  6. 減少管路彎道，重新選泵。
2.水泵流量不足
  1. 先按1.原因檢查。
  2. 管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足。
  3. 電壓偏低。
  4. 葉輪磨損。
  1. 先按1.排除。
  2. 去除堵塞物，重新調整閥門開度。
  3. 穩壓。
  4. 更換葉輪。
3.功率過大
  1. 超過額定流量使用。
  2. 吸程過高。
  3. 泵軸承磨損。
  1. 調節流量，關小出口閥門。
  2. 降低。
  3. 更換軸承。
4.雜音振動
  1. 管路支撐不穩。
  2. 液體混有氣體。
  3. 產生汽蝕。
  4. 軸承損壞。
  5. 電機超載發熱運行。
  1. 穩固管路。
  2. 提高吸入壓力排氣。
  3. 降低真空度。
  4. 更換軸承。
  5. 調整按5。
5.電機發熱
  1. 流量過大，超載運行。
  2. 碰擦。
  3. 電機軸承損壞。
  4. 電壓不足。
  1. 關小出口閥。
  2. 檢查排除。
  3. 更換軸承。
  4. 穩壓。
6.水泵漏水
  1. 機械密封磨損。
  2. 泵體有砂孔或破裂。
  3. 密封面不平整。
  4. 安裝螺栓松懈。
  1. 更換。
  2. 焊補或更換。
  3. 修整。
  4. 緊固。

上一產品：
下一產品：
欧美新色视频_亚洲视频精选在线_久久久久久高潮国产精品视_蜜月aⅴ免费一区二区三区
日韩精品一区二区三区在线| 亚洲国产一区视频| 成人免费一区二区三区在线观看| 欧美无砖专区一中文字| 国产激情偷乱视频一区二区三区| 亚洲啪啪综合av一区二区三区| 一区二区三区精品久久久| 麻豆精品在线播放| 久久久不卡网国产精品二区| 欧美丝袜丝nylons| 欧美撒尿777hd撒尿| 91麻豆高清视频| 欧美最猛性xxxxx直播| 欧美一区二区三区喷汁尤物| 日日夜夜精品视频免费| 亚洲一区国产视频| 激情文学综合丁香| 1000部国产精品成人观看| 午夜视频在线观看一区二区三区| 捆绑变态av一区二区三区| 久久综合九色综合久久久精品综合| 欧美日韩精品欧美日韩精品一| 九九热在线视频观看这里只有精品| 精品美女在线播放| 欧美一二三区精品| 成人免费看视频| 久久免费看少妇高潮| 国产精品久久久久久久久动漫| 国产不卡高清在线观看视频| 欧美日韩国产成人在线91| 亚洲综合色自拍一区| 麻豆成人免费电影| 精品成人佐山爱一区二区| 久久伊99综合婷婷久久伊| 成人免费视频国产在线观看| 日日摸夜夜添夜夜添国产精品| 国产精品乱人伦| 国产不卡视频在线播放| 日本一区二区三区国色天香| 91视频观看免费| 99久久精品国产一区二区三区| **性色生活片久久毛片| 国产在线精品一区二区夜色| 天天综合色天天综合色h| 亚洲精品videosex极品| 粉嫩aⅴ一区二区三区四区五区| 一区二区三区在线不卡| 久久综合久久综合九色| 日韩免费在线观看| caoporen国产精品视频| 一区二区国产盗摄色噜噜| 欧美日韩三级一区二区| 亚洲最大成人综合| 久久精品一区二区| 欧美精品久久久久久久多人混战| 色综合久久久久久久久| 欧美无砖砖区免费| 国产成人综合亚洲网站| 欧洲激情一区二区| 波多野结衣中文字幕一区| 欧美性xxxxxx少妇| 日韩一级免费观看| 国产精品久久久久久久久久久免费看| 亚洲一区二区三区中文字幕在线| 热久久国产精品| 国产精品美女久久久久aⅴ国产馆| 欧美久久久久久久久久| 99久久99久久免费精品蜜臀| 亚洲天堂中文字幕| 日韩av中文字幕一区二区三区| 成人综合婷婷国产精品久久蜜臀| 亚洲精品在线免费观看视频| 欧美伦理视频网站| 成人一区二区在线观看| 欧美日韩黄视频| 欧美日韩和欧美的一区二区| 欧美吞精做爰啪啪高潮| 国产精品亚洲综合一区在线观看| 久久国产精品99精品国产| 日韩欧美一二区| 久久久精品一品道一区| 国产精品欧美久久久久无广告| 337p日本欧洲亚洲大胆色噜噜| 婷婷亚洲久悠悠色悠在线播放| 中文字幕永久在线不卡| 欧美日韩亚洲高清一区二区| 一区二区视频免费在线观看| 色久综合一二码| 婷婷综合在线观看| 成人免费黄色大片| 欧美一区二区私人影院日本| 国产一区二区三区av电影| 夜夜揉揉日日人人青青一国产精品| 成人av在线影院| 高清在线成人网| 日韩一区二区精品| 国产日产欧美精品一区二区三区| 91免费版pro下载短视频| 成人免费观看av| 色诱亚洲精品久久久久久| 久久午夜色播影院免费高清| 另类人妖一区二区av| 亚洲成人免费视频| 99精品国产热久久91蜜凸| 国产精品一二一区| 99re8在线精品视频免费播放| 一区二区三区四区视频精品免费| 日韩欧美亚洲另类制服综合在线| 欧美日韩一区高清| 欧美亚洲国产一卡| 亚洲免费看黄网站| 在线综合+亚洲+欧美中文字幕| 亚洲综合一二三区| 亚洲电影一级黄| 午夜婷婷国产麻豆精品| 色综合一区二区三区| 国产人久久人人人人爽| 日本欧美一区二区三区乱码| 欧美一区二区三区视频免费播放| 欧美一级国产精品| 欧美经典三级视频一区二区三区| 欧美日韩国产一区二区三区地区| 91福利精品第一导航| 日韩亚洲国产中文字幕欧美| 欧美午夜在线一二页| 欧美日韩国产123区| 久久综合九色综合欧美就去吻| 成人ar影院免费观看视频| 久久er99热精品一区二区| 精品福利av导航| 亚洲国产精品久久人人爱蜜臀| 亚洲www啪成人一区二区麻豆| 久久疯狂做爰流白浆xx| 国产毛片一区二区| 美女视频网站黄色亚洲| 精品午夜一区二区三区在线观看| 久久久99精品久久| 欧美一区二区三区免费观看视频| 久久久影视传媒| 国产精品99久久久| 亚洲精品一区二区三区精华液| 久久久久国色av免费看影院| 欧美高清dvd| 欧美不卡123| 一区二区在线观看免费视频播放| 9l国产精品久久久久麻豆| 毛片av中文字幕一区二区| 99精品久久99久久久久| 972aa.com艺术欧美| 奇米影视7777精品一区二区| 在线观看视频一区二区欧美日韩| 国产自产视频一区二区三区| 免费观看在线综合色| 国产老肥熟一区二区三区| 91精品国产综合久久国产大片| 亚洲黄一区二区三区| 成人精品视频一区二区三区| 国产精品一区二区黑丝| 久久99精品久久只有精品| 亚洲欧洲性图库| 99re这里只有精品6| 久久疯狂做爰流白浆xx| 91精品久久久久久久91蜜桃| 麻豆高清免费国产一区| 精品日韩欧美在线| 成人综合婷婷国产精品久久| 91精品欧美综合在线观看最新| 日韩欧美亚洲国产精品字幕久久久| 亚洲精品亚洲人成人网在线播放| 久久精品噜噜噜成人88aⅴ| 石原莉奈在线亚洲二区| 成人免费看视频| 国产久卡久卡久卡久卡视频精品| 555www色欧美视频| 国产精品资源网站| 国产黄人亚洲片| 成人免费看视频| 欧美一区二区三区婷婷月色| 色国产综合视频| 精品久久久久久亚洲综合网| 91玉足脚交白嫩脚丫在线播放| 亚洲一区免费观看| 国产亚洲成aⅴ人片在线观看| 亚洲天堂福利av| 精品久久一区二区三区| 一区二区在线免费观看| 欧美亚洲综合一区| 777色狠狠一区二区三区| 欧美激情综合五月色丁香小说| 国产一区二区在线影院| 在线免费观看成人短视频| 精品国产乱码久久久久久牛牛| 老司机精品视频一区二区三区| 亚洲a一区二区| 精品在线一区二区三区| 欧美日韩亚洲综合在线 欧美亚洲特黄一级| 极品销魂美女一区二区三区| 亚洲午夜av在线| 蜜臀国产一区二区三区在线播放| 国产成人精品亚洲午夜麻豆|
