產品簡介

---

中成泵業30年匠心打造立式管道油泵、防爆管道油泵、YG防爆管道離心油泵！以精湛工藝生產立式管道油泵、防爆管道油泵、YG防爆管道離心油泵。提供技術服務選型，報價熱線021-66519999。

立式管道油泵、防爆管道油泵、YG防爆管道離心油泵適用熱水、高溫、腐蝕性化工泵、管道泵油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

工作條件:

1. 吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2. 環境溫度<40℃，相對濕度<95％。
3. YG防爆管道油泵所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

YG型單級單吸管道離心油泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

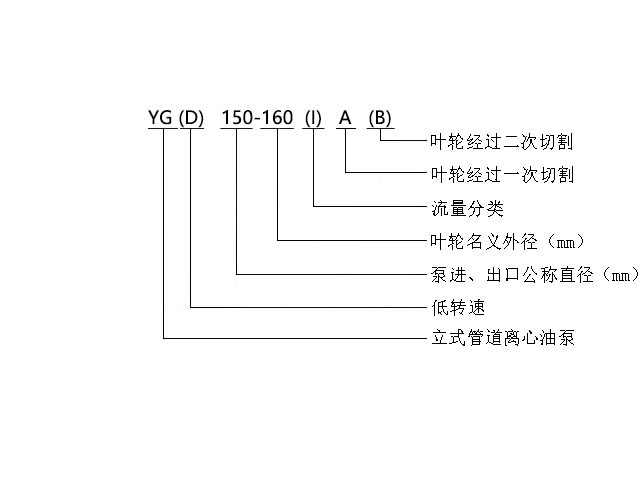

型號意義

---

產品優勢

---

• YG防爆管道離心油泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
• YG防爆管道油泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
• 軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。
• YG管道油泵安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
• 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
• 可根據管路布置的要求采用泵的豎式和橫式安裝。

選型范圍

---

• 口徑范圍 : 15-500(mm)
• 流量范圍 : 1.1-1450(m3/h)
• 揚程范圍 : 7-150(m)

性能參數本數據僅供參考，請以實際訂貨為準！

---

YG型立式管道離心泵性能參數：

結構圖紙

---

YG型結構說明： 1.本結構適用于輸送不含固體顆粒的介質，溫度為-20℃～+120℃的油類。 2.所輸送油類介質溫度T＜120℃或含有微量顆粒時，可選擇高溫結構或化工泵結構。 3.超過200℃高溫要定做。

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

隔振器（墊）需客戶自己購買
